Genel Tanım

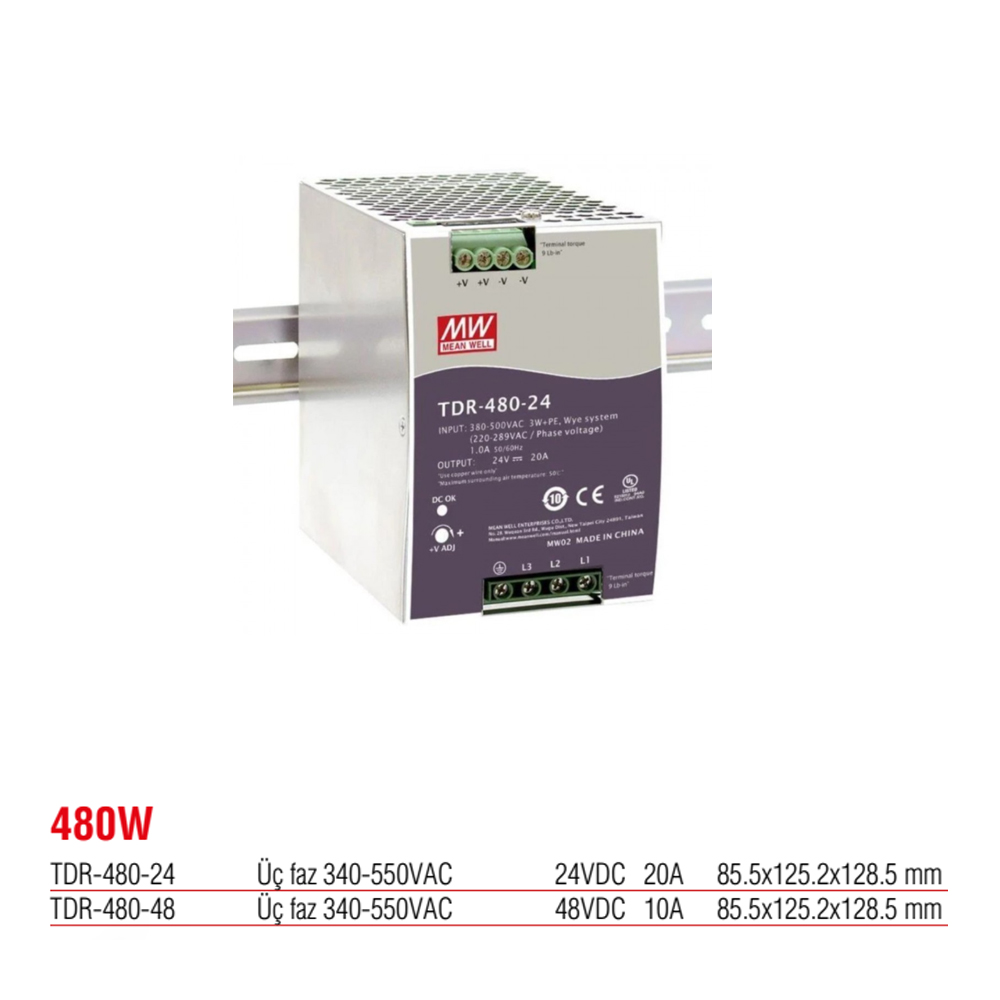

Mean Well TDR-480-24, üç fazlı giriş gerilimine sahip, endüstriyel uygulamalar için tasarlanmış, DIN ray montajlı, 24 V DC çıkış veren yüksek verimli bir güç kaynağıdır. Kompakt yapısı, geniş giriş aralığı, yüksek dayanıklılığı ve zengin koruma özellikleriyle zorlu endüstriyel ortamlar için uygundur. Özellikle otomasyon sistemleri, kontrol panoları, motor sürücüleri ve haberleşme altyapılarında tercih edilir.
Teknik Özellikler
-
Model: TDR-480-24
-
Giriş Gerilimi: 3 faz, 340–550 VAC veya 480–780 VDC
-
Çıkış Gerilimi: 24 V DC (ayarlanabilir 24–28 V aralığı)
-
Çıkış Akımı: 20 A
-
Çıkış Gücü: 480 W
-
Verimlilik: Yaklaşık %94
-
Frekans: 47–63 Hz
-
Soğutma: Doğal hava akımı (fansız)
-
Tip: DIN ray montaj (TS35/7.5 veya TS35/15 uyumlu)
Koruma Fonksiyonları
-
Kısa devre koruması
-
Aşırı yük koruması (hiccup modu, otomatik toparlanma)
-
Aşırı gerilim koruması
-
Aşırı sıcaklık koruması
-
DC OK sinyal rölesi (çıkış durum izleme için)
Çalışma Koşulları
-
Çalışma sıcaklığı: –30 °C ila +70 °C (yük azaltması ile)
-
Nem: %20–95 bağıl nem, yoğuşmasız
-
Titreşim Dayanımı: 10–500 Hz, 2 G
-
Maksimum çalışma yüksekliği: 5000 metre
Fiziksel Özellikler
-
Boyutlar: 85.5 mm (genişlik) × 125.2 mm (yükseklik) × 113.5 mm (derinlik)
-
Ağırlık: Yaklaşık 1.2 kg
-
Kasa: Metal, sağlam yapılı ve dar gövde tasarımı
-
Montaj: DIN ray
Sertifikalar ve Standartlara Uygunluk
-
Güvenlik Standartları: UL, EN ve IEC uyumlu
-
EMC Uyumu: Endüstriyel bağışıklık ve yayılım standartlarına uygun
-
RoHS uyumlu
Kullanım Alanları
-
Endüstriyel otomasyon sistemleri
-
Kontrol panoları
-
PLC ve sensör sistemleri
-
Haberleşme sistemleri (örneğin SCADA)
-
LED aydınlatma sistemleri
-
Elektrikli araç şarj altyapıları
-
Motor kontrol ve sürücü sistemleri
Avantajlar
-
Yüksek güç çıkışı ve yüksek verimlilik
-
Geniş giriş voltaj aralığı
-
Fansız tasarımı sayesinde sessiz ve bakım gerektirmeyen kullanım
-
Kompakt yapı ile pano içi yer tasarrufu
-
Gelişmiş koruma özellikleri ile sistem güvenliği sağlar
