Genel Tanım

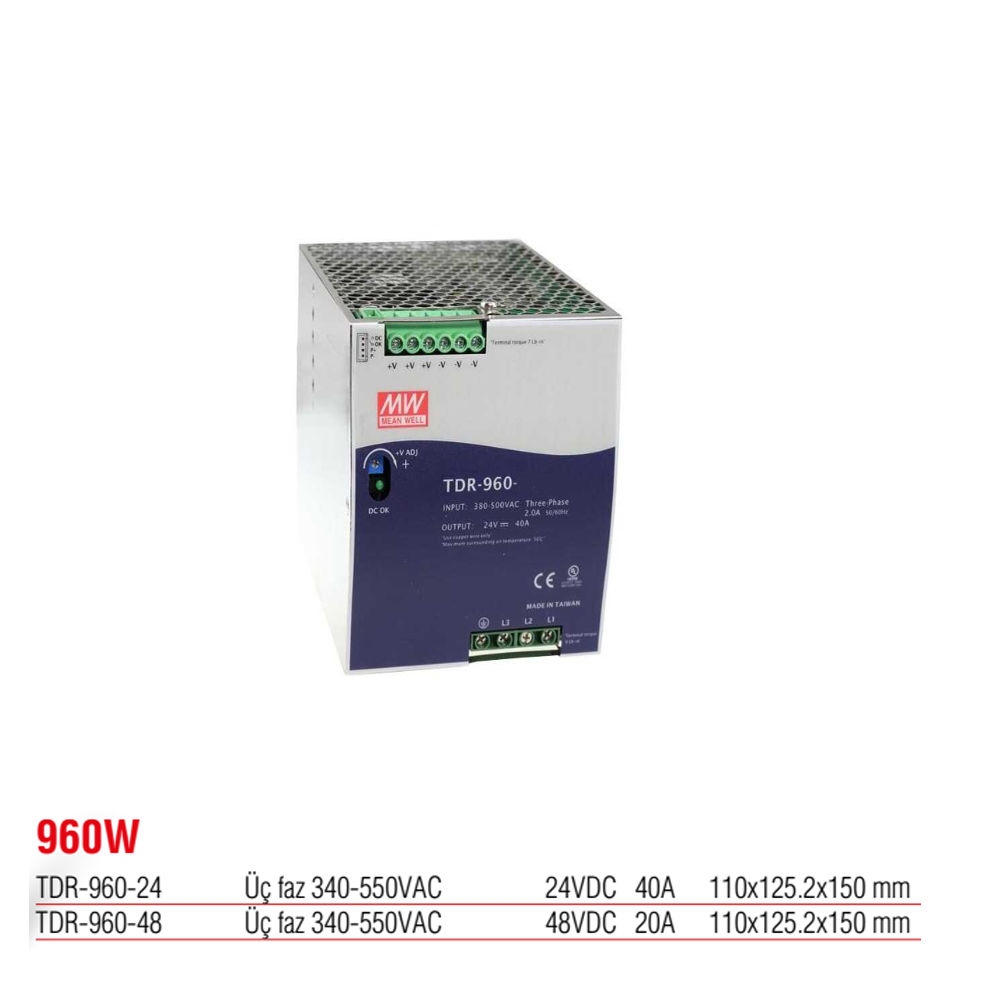

Mean Well TDR-960-48, üç fazlı girişe sahip, endüstriyel kullanım için tasarlanmış yüksek güçlü bir DIN ray montaj güç kaynağıdır. 48 V DC çıkış gerilimi ve 20 A çıkış akımı ile toplam 960 W güç sağlar. Kompakt ve fansız yapısıyla pano içinde yer tasarrufu sunar. Yüksek verimlilik, geniş giriş aralığı ve kapsamlı koruma özellikleri ile zorlu endüstriyel ortamlarda güvenilir bir enerji kaynağıdır.
Teknik Özellikler
-
Model: TDR-960-48
-
Giriş Gerilimi: 3 faz 340–550 VAC veya 480–780 VDC
-
Çıkış Gerilimi: 48 V DC (ayarlanabilir aralık: 48–55 V)
-
Çıkış Akımı: 20 A
-
Çıkış Gücü: 960 W
-
Verimlilik: Yaklaşık %95
-
Frekans: 47–63 Hz
-
Soğutma: Doğal hava akımı (fansız çalışma)
Koruma Özellikleri
-
Kısa Devre Koruması: Otomatik toparlanma (hiccup modu)
-
Aşırı Yük Koruması: Yük %105–130 aralığını geçtiğinde devreye girer
-
Aşırı Gerilim Koruması: Yaklaşık 56–65 V aralığında çıkışı keser
-
Aşırı Sıcaklık Koruması: İç sıcaklık yükseldiğinde otomatik kapanma
-
DC OK Rölesi: Çıkış voltaj durumu izlenebilir (kuru kontak röle çıkışı)
Çalışma Koşulları
-
Çalışma Sıcaklığı: –30 °C ila +70 °C (yük azaltması uygulanarak)
-
Bağıl Nem: %20–95 (yoğuşmasız)
-
Titreşim Dayanımı: 10–500 Hz, 2 G
-
Çalışma Yüksekliği: 5000 metreye kadar
Fiziksel Özellikler
-
Boyutlar: 110 mm (genişlik) × 125.2 mm (yükseklik) × 150 mm (derinlik)
-
Ağırlık: Yaklaşık 2.2 kg
-
Kasa Tipi: Kompakt, dayanıklı metal gövde
-
Montaj: DIN ray (TS35/7.5 veya TS35/15 uyumlu)
Sertifikalar ve Uyumluluk
-
Güvenlik Standartları: UL61010-1, EN61558-1, EN61558-2-16, IEC62368-1
-
EMC Uyumu: EN61000-6-2 (bağışıklık), EN61000-6-4 (yayılım)
-
Çevresel Uyum: RoHS uyumlu, CE ve EAC işaretli
Kullanım Alanları
-
Endüstriyel otomasyon sistemleri
-
Motor kontrol sistemleri
-
PLC ve sensör uygulamaları
-
SCADA ve enerji izleme altyapıları
-
Haberleşme ve ağ ekipmanları
-
Elektrikli araç altyapıları
-
48 V DC besleme gerektiren yüksek güçlü yükler
Avantajlar
-
960 W çıkış gücü ile yüksek güç gerektiren uygulamalara uygun
-
Geniş giriş gerilim aralığı sayesinde farklı şebeke yapılarıyla uyumlu
-
Fansız yapı sayesinde sessiz ve düşük bakım gerektiren kullanım
-
Kompakt tasarımı sayesinde pano içinde daha az yer kaplar
-
Endüstriyel ortamlar için güvenlik ve dayanıklılık sağlayan tasarım
-
Gelişmiş koruma sistemleri ile ekipman güvenliğini artırır
